插板閥與翻板閥的區別
來源：泊頭市天潤環保機械設備有限公司發布時間：2025/6/23 14:59:08
插板閥和翻板閥是工業管道中常用的兩種閥門，它們在結構、工作原理和應用場景上有顯著區別。不同的工作場合，需要不同的作業工具，簡單來說，是為能夠更貼合作業現場，選擇適合的生產工具。關于插板閥與翻板閥不同的地方，主要有以下幾點體現：

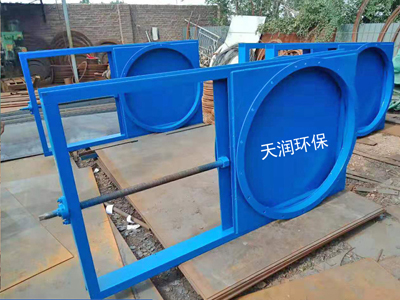

插板閥 （閘閥的一種），像“閘門”一樣垂直于流體方向直線升降，通過插入或抽出閥座來切斷或開啟流道。對于密封方面來說，閥板與閥座之間通常為平面密封，關閉時緊密貼合，同時閥體自身較長，閥板全開時通常全脫離流道，阻力小。
翻板閥 也是我們較為常見的蝶閥、擺動式閥門，閥板圍繞軸心旋轉（通常為90°），通過翻轉角度控制流體的通斷或調節流量。閥板邊緣與閥座接觸密封（如蝶閥的軟密封或金屬密封）。從設計結構上來說，結構緊湊，閥板始終位于流道內，即使全開也會部分阻擋流體。
2、從工作原理方面來說：
插板閥關啟時，通過手輪、齒輪或液壓機構驅動閥板上下移動，實現全開或全關，一般不做流量調節。因為它具備這種特性，為此插板閥全開時流道直通，壓力損失極小，適合高流量場景。
翻板閥是通過旋轉閥板控制開度，可快速啟閉（如蝶閥），部分型號支持流量調節，而且即使全開，閥板仍會部分阻礙流體，壓力損失較大（但優于插板閥的部分開啟狀態）。
3、從性能方面來說：
插板閥密封性好，適合能夠立即切斷物料，如果是在全開的情況下，遇到的阻力小。只不過由于它自身特點，所以在開啟或者關閉時行程較慢，適合高壓作業。適合介質含固體顆粒時需選耐磨設計，如石油、化工、電站適合使用。
翻板閥屬于中度密封型閥門，如果是高壓的情況下容易出現泄漏。如果是全開情況下會遇到阻力。只不過這種閥門旋轉速度快，可以達到90度，適合中低壓作業工況。如果是空間受限的管道，可以考慮選擇，如通風系統、水處理等。
4、從安裝成本來說：
插板閥 通常造價高，尤其是大口徑高壓型號，它在頻繁啟閉時易磨損，同時插板閥一般無方向要求；
翻板閥（如蝶閥）經濟性優，只不過它的軟密封可能需定期更換，而且在安裝時需注意流體方向（如蝶閥通常單向密封）。
了解到插板閥與翻板閥的不同之后，再結合自身特點，可以了解到它們的不同之處。根據生產車間的具體工況，相關介質，比如物料是否具備腐蝕性，考慮到壓力、溫度，以及操作頻率，在自身預算合理的情況下，可以選擇出適合的閥門。
